FEELWORLD LUT7 7" Kontroll monitor

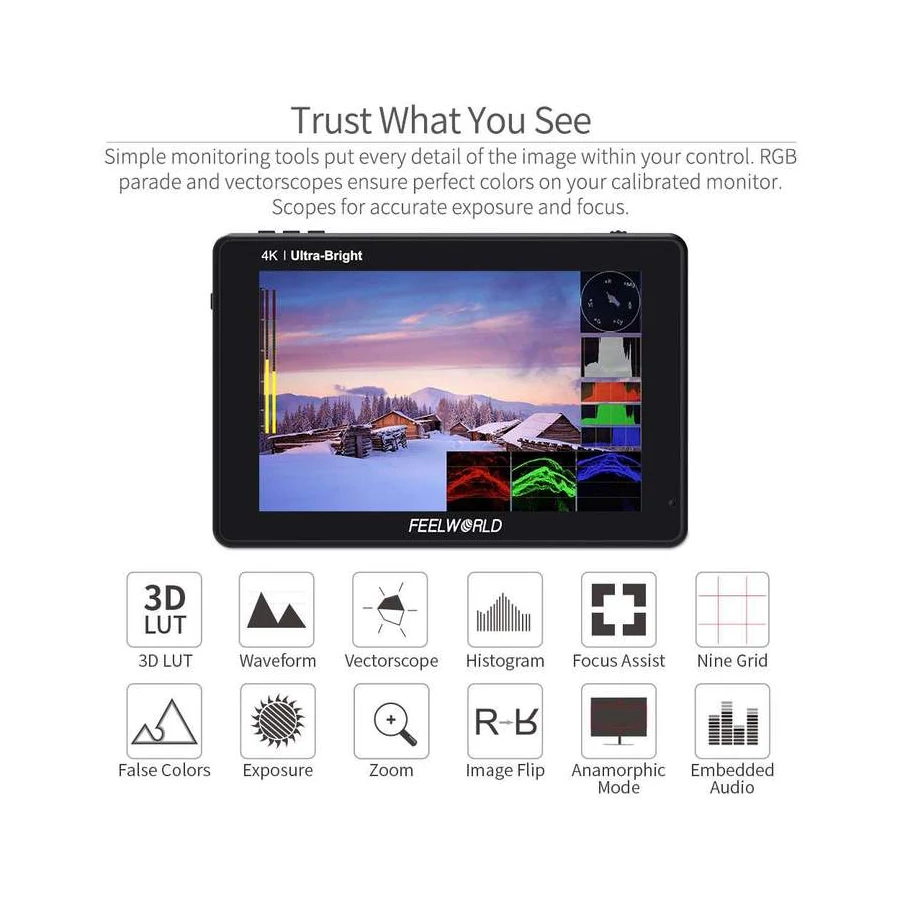

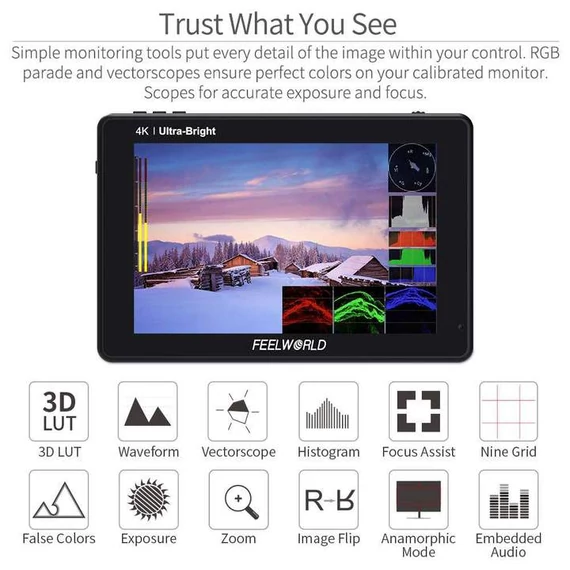

Video elemző asszisztens minta Hullámforma / Vektor hatókör / Hisztogram

hullámforma Ez az alapvető szolgáltatás elősegíti a professzionális videokamerák kalibrálását. Megmutatja a kép általános fényerejét, segítve a videó szakembert az expozíció korrigálásában. A hullámforma funkció ellenőrzi a megvilágítás egyenletességét is, amikor megvilágít egy kromatot vagy egy hátteret.VectorscopeA vektor hatóköre megmutatja, hogy mennyire telített a kép, és hol landolnak a kép képpontjai a színspektrumon. Különböző méretben és helyzetben is megjeleníthető, amely lehetővé teszi a felhasználók számára, hogy valós időben figyeljék a színskála tartományát. Fényerő hisztogram A Fényerő hisztogram egy mennyiségi eszköz a kép fényerejének ellenőrzésére. A funkció a kép fényerejének megoszlását mutatja a fényerő grafikonjaként a vízszintes tengely mentén (Balra: Sötét, Jobbra: Világos), és egy halom pixelszámot mindegyiknél fényerő a függőleges tengely mentén. RGB hisztogram Az RGB hisztogram a hangok eloszlásának grafikus megjelenítése, amely a vörös, a zöld és a kék csatorna hisztogramját mutatja. Alkalmas HD-SDI és HDMI jelfigyeléshez. Minden kör mód Ez az üzemmód körülbelül 7 hüvelykes képernyőre csökkenti a videofelvételt, és a kiválasztott hullámformát, vektorszkópot, hisztogramot és beágyazott hangot a videó szélére csempézi. Audiomérő figyelése Az audio szintmérők numerikus mutatókat és magassági szinteket mutatnak. Pontos audioszintű kijelzőket generálhat a monitorozás során fellépő hibák megelőzése érdekében. Az SDI audio alatt támogatja a 4 csatornás beágyazott audiomérők megjelenítését. A HDMI audio alatt csak 2 csatornás audio kijelző támogatott. Csúcsfókusz-segéd A csúcsos szűrőt arra használják, hogy a kamerakezelő segítséget nyújtson a lehető legélesebb képet. Aktiváláskor a belső processzor színes kiemelést jelenít meg a képernyőn, ahol éles szélek jelennek meg. A csúcs színét a tárgy különböző hangszíneinek megfelelően válthatja sárga, piros, zöld, kék, fehér között. A fókusz szintje 1-ról 10-szintre állítható. Hamis színek A False Colour szűrő segíti a kamera expozíciójának beállítását. Amint a fényképezőgép íriszét beállítják, a kép elemei megváltozik a színben a fényerő vagy a fényerő alapján. Ez lehetővé teszi a megfelelő expozíciót költséges, bonyolult külső tesztberendezés használata nélkül. Expozíció (zebrák) Az expozíció segítséget nyújt az expozíció beállításában a Zebra Pattern üzemmódban. Túlexponáltnak tekintik, és a mozgó figyelmeztető vonalakat a túlvilágított területeken jeleníti meg. Van egy 1% -100% zebr érték, amely beállítható.Ellenőrizze a mezőt A Check Field egy asszisztens funkció a fényképezőgép színbeállításainak beállításához. Az ellenőrző mező módban a kép előállításához vörös, zöld, kék vagy szürke pixeleket használhat, mivel az árnyalat és a telítettség ebben a környezetben gyorsabban és pontosabban beállítható. Nagyítás (100% ～ 300%)  A kép nagyítása HD jel bármely részén, erősítés a kiváló minőségű közelképhez. Az érintőképernyő segítségével nagyíthat, kicsinyíthet és mozgathatja a képet nagyítás után. Anamorf mód A sajtolás nélküli beépített választás, az 1.25x, 1.33x, 1.5x, 2.0x vagy 2.0x mag lehetővé teszi anamorf lencsék vagy adapterek használatát, és a kép megszorítatlan megjelenítését akkor is, ha a fényképezőgép nem szorítja le a kamerából. Kép flip A kép megfordítása a kép vízszintes, függőleges és vízszintes / függőleges elfordítását jelenti. A vízszintes és a függőleges flip egyidejű bekapcsolásával vízszintes / függőleges egyidejű flippelést lehet elérni. Kilenc rács A kilenc rács a leggyakoribb és alapvető összetételű módszer. A kép területe kilenc egyenlő rácsra oszlik. Pixel pixelre Engedélyezze a filmkészítőnek, hogy méretezés nélkül ellenőrizze a képet az 1: 1 jelforrásból. Ez a szolgáltatás elengedhetetlen az optimális részletek rögzítéséhez. Center Marker és Safe Marker Biztonsági jelölő a megtekintéshez és az összetételhez (70%, 80%, 90%, 16: 9, 16: 10, 4: 3, 5: 4, 1.85: 1, 2.35: 1). A Jelölés színét válthatja a sárga, a piros, a zöld, a kék, a fehér és a fekete között a tárgy eltérő hangszíne szerint. Arányjelző Különféle arányjelzők vannak (16: 9, 16: 10, 4: 3, 1.85: 1, 2.35: 1); az arányjelölő átlátszóvá teheti az 4 megjelenítési effektusokat (0%, 25%, 50%, 75%). A marker színét a sárga, a piros, a zöld, a kék, a fehér és a fekete között válthatja a tárgy különböző hangszíne alapján.

MŰSZAKI ADATOK

Open tab

KIJELZŐ SPECIFIKÁCIÓ

• Képernyő méret: 7 "IPS
• Felbontás: 1920x1200 pixel
• Képpontköz: 0.07875 (H) x 0.07875 (W) (mm)
• Képarány:  16: 10
• Világosság: 2200 cd / m² (fényérzékelő)
• Kontraszt arány: 1200: 1
• Látószög: 80 ° / 80 ° (L / R) 80 ° / 80 ° (U / D)

BEMENET KIMENET

• Input: 1 X 4K HDMI

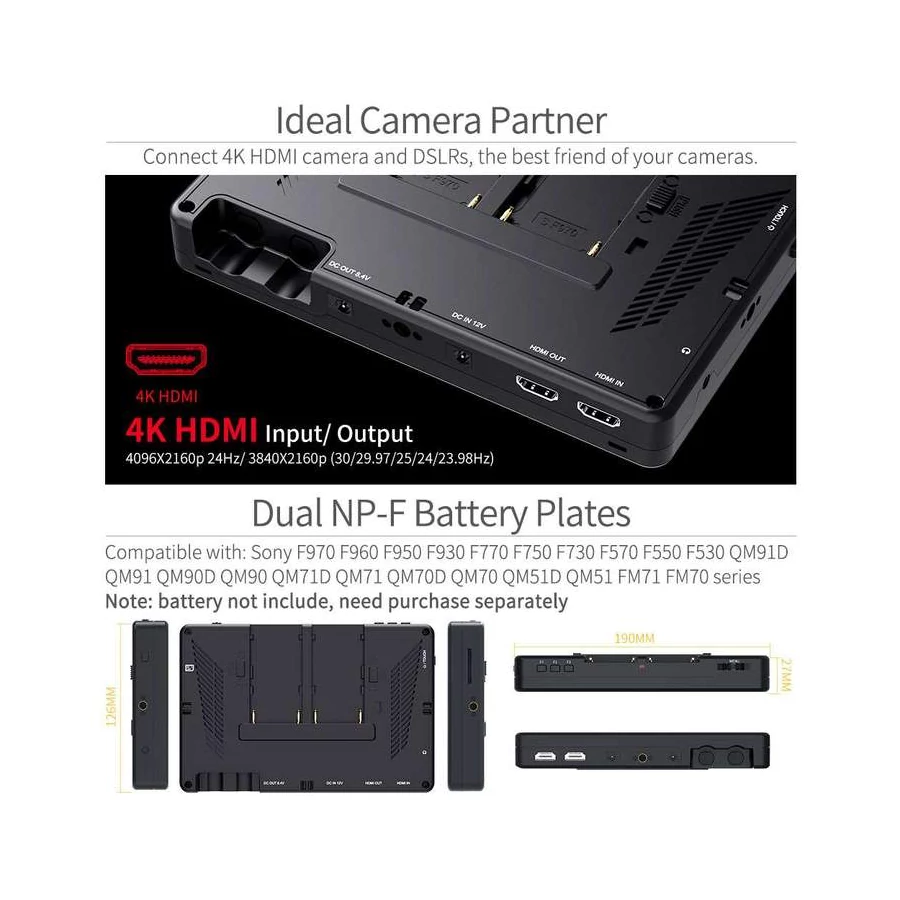

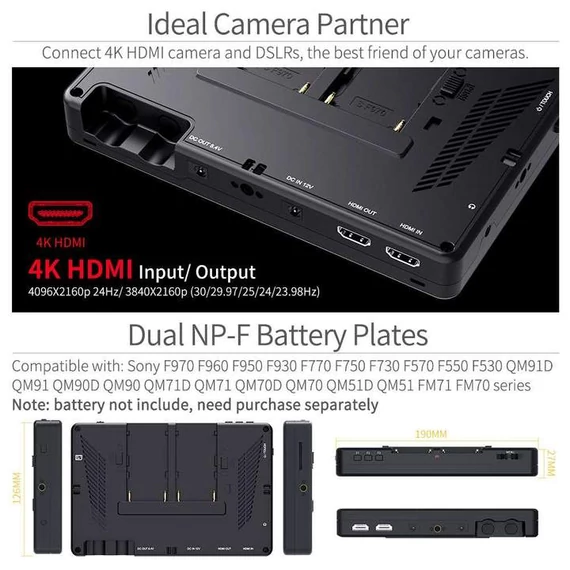

• Kimenet: 1X 4K HDMI, DC kimenet ( Hordó (3.5 mm-es külső, 1.1 mm-es belső) hordó kimenet a kamerák tápellátására kamerás specifikus adapter segítségével)
• Audio: 3.5 mm-es sztereó fejhallgató
• HDMI bemeneti / kimeneti támogatási formátum: 480i / 576i / 480p / 576p 1080i (60 / 59.94 / 50) 720p (60/59.94/50/30/29.97/25/24/23.98) 1080p (60/59.94/50/30/29.97/25/24/23.98) 4K UHD 3840×2160p (30/29.97/25/24/23.98Hz), 4096×2160p (24Hz)

ÁLTALÁNOS

• Bemeneti feszültség: DC7 ~ 24V
• Fogyasztás: ≤20W
• Üzemhőmérséklet: -20 ° C ~ 55 ° C-on
• Tárolási hőmérséklet: -30 ° C ~ 65 ° C-on
• Telepítés módja: 1/4 "-20 menetes foglalat (bal, jobb, alsó)
• Egység mérete: 190Lx126Hx27D (mm)
• Akkumulátorlemez: Dual F970 akkumulátorlemez
• Kompatibilis akkumulátor: Sony F970, F960, F950, F930, F770, F750, F730, F570, F550, F530, QM91D, QM91, QM90D, QM90, QM71D, QM71, QM70D, QM70, QM51D, QM51, FM71. Mivel a FEELWORLD LUT70S monitor rendkívül fényes, javasoljuk, hogy használjon Sony F7 akkumulátort, két F970 akkumulátor 970-4 órát használhat.
• (Megjegyzés: az akkumulátort nem tartalmazza, külön kell vásárolni)
• A monitoron telepített egy F970 akkumulátor kb. 2 órán át használható, és két telepített F970 elem kb. 4-5 órán át használható. Választhat egy vagy két akkumulátortelep telepítésére.
